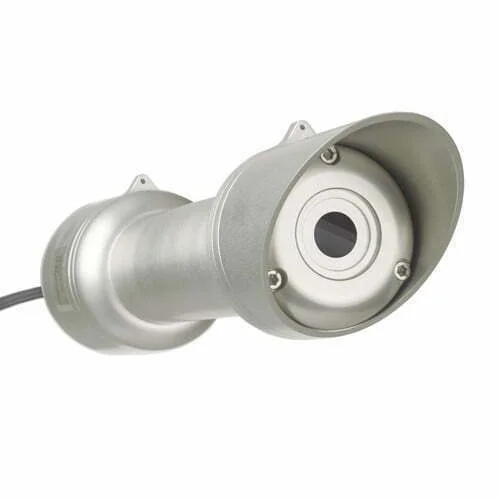

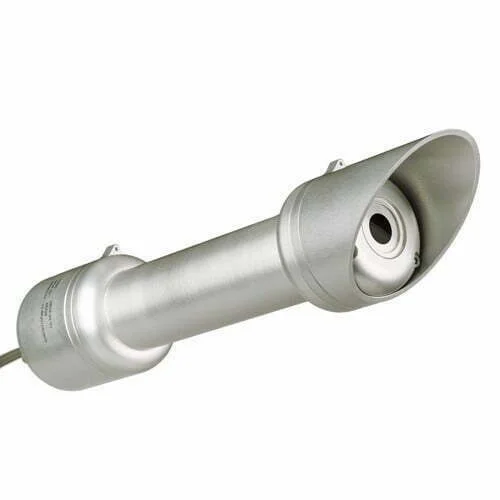

DR20-A1 日射強度計

更新時間:2025-03-13

瀏覽量:2807

品牌：Hukseflux
型號：DR20-A1
描述：DR20-A1是一種高精度的直接（法向入射）太陽輻射傳感器或日光計。DR20日射熱量計符合ISO 9060標準的規范。它比DR15-A1具有好的溫度響應，DR15-A1是一種光譜平坦的B類日射熱量計。...
資料下載

在線訂購
微信咨詢

QQ咨詢

在線客服

產品介紹

DR20-A1 日射強度計：用戶手冊  數據表

Hukseflux DR20型日光計是一種ISO 9060光譜平坦儀器。與DR15型日射熱量計一起，它取代了DR01、DR02和DR03型。DR20具有比DR15好的溫度響應。這兩種儀器都提供了高的精度和高的數據可用性，具有低偏移的窗口加熱功能。在相同的加熱功率下，加熱效率提高了4倍，偏移量降低了4倍！

DR20型日射熱量計用于對平面從5°全視場角接收到的太陽輻射進行高精度測量。這個量以W/m2表示，稱為“直接”太陽輻射或DNI（直接法向輻照度）。有必要使用雙軸跟蹤器使儀器指向太陽。

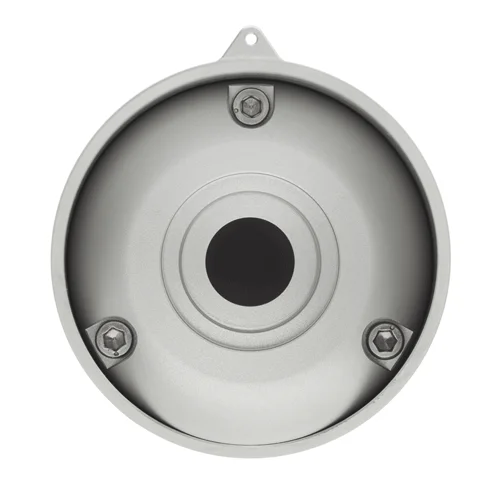

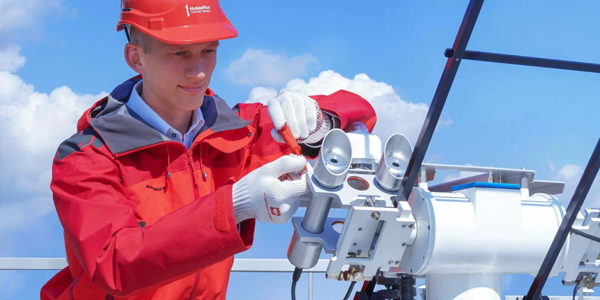

安裝在跟蹤器上的操作中使用了日射熱量計。DR20-A1可以直接連接到常用的數據記錄系統。它提供毫伏范圍內的模擬輸出。日射熱量計具有一個精密研磨和拋光的石英窗、一個緊湊尺寸的準直管和一個表面涂有黑色涂層的熱電堆傳感器。通過加熱前車窗可獲得高數據可用性。這可以在低的功耗下抑制露水和霜的沉積：DR20只需要1 W就可以保持其窗戶沒有露水和霜。

使用DR20/DR15日射熱量計比使用競爭型號具有優勢。日射熱量計提供了高的精度和高的數據可用性，具有低偏移加熱的特點。DR20手冊（PDF）中的圖表展示了使用加熱器的優勢

根據ISO 9060對分類的要求，每個DR20都提供了單個儀器的測試結果：

靈敏度

響應時間

溫度響應

建議使用

太陽能調查

太陽能資源評估

氣象網絡

有露水和霜凍問題的地點

應用領域

氣象學/地表能量通量測量

太陽能/光伏系統性能監測

DR20-A1 日射強度計規格：

測量	太陽直接輻射
ISO分類	光譜平坦
校準不確定度	<1.2%（k=2）
加熱	包括
加熱器	12 VDC時為1 W
響應時間（95%）	4秒
全視場角	5°
坡度角度	1°
零偏移	<±1瓦/平方米
校準可追溯性	至WRR
光譜范圍	200至4000 x 10?? 米
額定工作溫度范圍	-40至+80°C
溫度響應	<±0.4%（-30至+50°C），在數據處理中進行校正
校準證書	包括
單個儀器的溫度響應測試	包含的報告
標準電纜長度	5米
