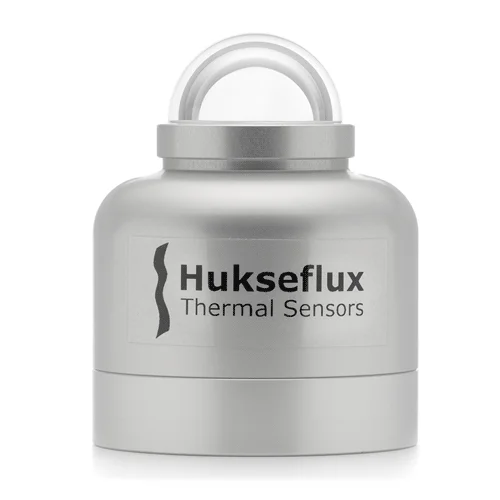

SR05-D2A2 太陽輻射傳感器

更新時間:2025-03-13

瀏覽量:2782

品牌：Hukseflux
型號：SR05-D2A2
描述：SR05系列是日射強度計系列，符合ISO 9060二級要求。SR05測量平面從180°視場角接收到的太陽輻射，單位為W/m2。它是（農業）氣象網絡和光伏監測中一般太陽輻射測量的選擇。日射強度計易于安裝...
資料下載

在線訂購
微信咨詢

QQ咨詢

在線客服

產品介紹

SR05-D2A2 太陽輻射傳感器：用戶手冊  數據表

SR05系列是日射強度計系列，符合ISO 9060二級要求。SR05測量平面從180°視場角接收到的太陽輻射，單位為W/m2。它是（農業）氣象網絡和光伏監測中一般太陽輻射測量的理想選擇。日射強度計易于安裝和安裝，特別是帶有SR05的球調平機構。版本SR05-D1A3提供RS-485上的Modbus和0-1 V輸出。

SR05日射強度計安裝和調平

SR05可選地具有獨特的滾珠調平機構和管支架，便于在（非）水平表面或管上安裝和調平。如圖所示。

設計和輸出

SR05日射強度計采用一個表面涂有黑色的熱電堆傳感器、一個圓頂和一個帶可見氣泡水平的陽極氧化鋁主體。SR05具有多種行業標準輸出，包括數字和模擬輸出：

SR05-D1A3：數字傳感器，帶RS-485上的Modbus和模擬0-1 V輸出

SR05-D2A2：數字傳感器，帶Modbus over TTL和模擬4-20 mA輸出

SR05-A1：具有模擬毫伏輸出的模擬傳感器

建議使用

一般太陽輻射測量

（農業）氣象網

光伏發電廠監控

應用領域

氣象/地表能通量測量

太陽能/光伏系統性能監測

SR05-D2A2 太陽輻射傳感器規格：

測量	半球太陽輻射
ISO 9060:2018分類	C級（二等）
符合IEC 61724-1:2017	C類
應用	商業和公用事業規模的光伏監測，小型光伏監測
加熱器	不
輸出	0-1伏
校準不確定度	<1.8%（k=2）
校準可追溯性	至WRR
光譜范圍（波長）	285至3000×10?立方米
額定工作溫度范圍	-40至+80°C
標準電纜長度	3米
額定工作電壓	5至30伏直流電
整平	球式調平，可選管式安裝
數字輸出	以下為：
通信協議	Modbus通過2線RS-485
傳輸模式	RTU公司
波特率	1200、2400、9600、19200、38400和115200
兼容性	IMT太陽能Si-RS485TC-T-MB；應要求提供其他單元格
模擬輸出	以下為：
電壓輸出	0至1 V電纜長度：1020米
版本訂單代碼	SR05-D1A3-PV、SR05-D1A3-PV-BL、SR05-D1A3-PV-TMBL
選項	?電纜長度：1020米 ?帶連接器對的延長電纜：1020米 ?帶滾珠調平（-BL） ?帶滾珠調平和卡套管安裝（適用于直徑為25–40 mm的卡套管，-TMBL） ?陣列平面安裝用PMF01安裝夾具 ?兼容性：SR05-D1A3-PV的Modbus接口可與IMT-Solar Si-RS485TC-T-MB光伏參考電池的接口交換。根據要求提供其他參考單元格。
